2 655

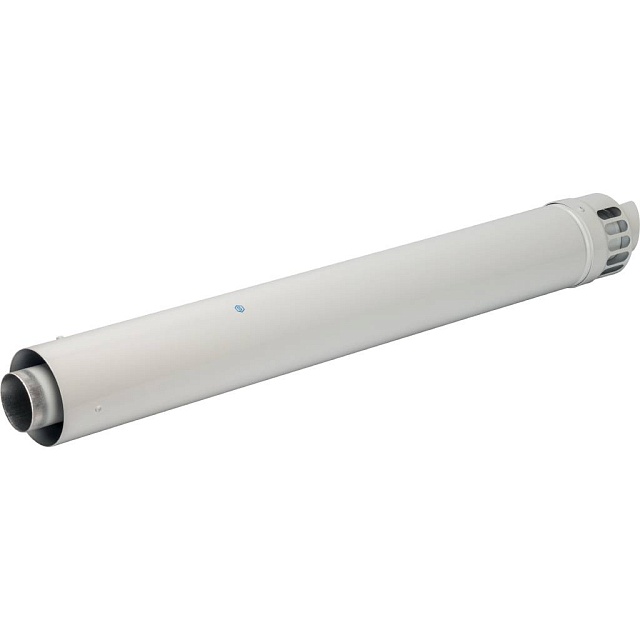

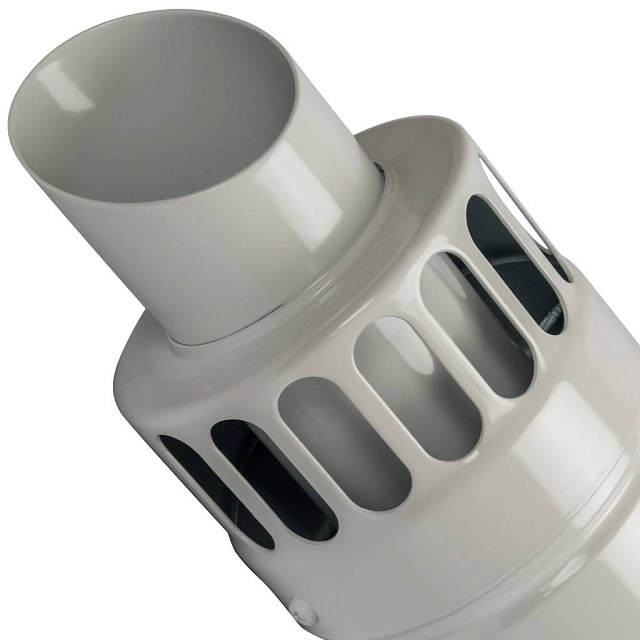

STOUT Элемент дымохода DN60/100 фин.уч-ок 1000 мм для горизонт. прохода через стену с антиобмерз.оголовком
SCA-6010-001001
1 видео
Каталог Stout 2021
pdf, 26.03 МБ
Альбом технических решений Stout
pdf, 10.35 МБ
Почему STOUT?
pdf, 1.5 МБ
Разрешение производителя на применение сертификатов Stout
pdf, 1.55 МБ
Решение по заявке на проведение обязательной сертификации
pdf, 399.88 КБ
Решение по заявке - дымоходы Stout
pdf, 434.58 КБ
Разрешение на использование сертификатов
pdf, 359.22 КБ
Сертификат соответствия- дымоходы STOUT
pdf, 667.89 КБ
Сертификат- дымоходы STOUT
pdf, 353.49 КБ
Отказное письмо
pdf, 642.87 КБ
Варианты товаров
Оставить отзыв
Где купить
Карта
Список
Магазин Коммунарка
Показать адрес
г. Москва, пос. Коммунарка, ул. Александры Монаховой, вл. 2
Пн-Пт: 9:00-18:00 въезд до 17:00
Сб: 10:00-15:00
Вс: выходной
Сб: 10:00-15:00
Вс: выходной
Показать телефон
+7 (495) 970-15-03
Магазин Мельница
Показать адрес
41 км МКАД. Рынок «Славянский мир», пав. Пассаж 5
Пн-Вс: 9:00-18:00
Показать телефон
+7 (495) 775-20-24
Лунда - Тушино
Показать адрес
Москва, Вишнёвая улица, д. 9к1
Пн - Пт: 8:00 - 18:00
Сб: 9:00 - 17:00
Вс: выходной
Сб: 9:00 - 17:00
Вс: выходной
Лунда - Рязанский проспект
Показать адрес
г. Москва, Сормовский проезд, д. 11с7
Пн - Пт: 8:00 - 18:00
Сб - Вс: выходной
Сб - Вс: выходной
Лунда - Очаково
Показать адрес
Москва, улица Наташи Ковшовой, д. 14с2
Пн - Пт: 8:00 - 18:00
Сб - Вс: выходной
Сб - Вс: выходной
Гарантия
STOUT гарантирует соответствие продукции требованиям безопасности, при условии соблюдения
потребителем правил использования:
транспортировки, хранения, монтажа и эксплуатации .
транспортировки, хранения, монтажа и эксплуатации .
FAQ
Как рассчитать дымоход для котла на газе?
От правильности произведенного расчета зависит здоровье людей, живущих в частном доме. Для повышения пожарной безопасности полученные данные корректируют в большую сторону. Нельзя с целью экономии затрат уменьшать расчетный диаметр дымохода. Это приведет к нарушению правил эксплуатации системы удаления газов. В результате ее придется разобрать и сделать заново.
Для частных домов расчет высоты отводящей трубы проводится с учетом следующих требований:
- При установке на плоской кровле дымоход должен превышать ее уровень не менее, чем на 500 мм.
- На скатной крыше, если труба находится от конька на расстоянии 1,5 м, она должна быть на 50 см выше самой высокой точки конструкции.
- Если расстояние до конька от дымоотводящей трубы в диапазоне 1,5-3 м, ее высота выбирается на одном уровне с коньком.
- Если расстояние от конька до трубы составляет более 3 м, линия дымохода должна образовывать с верхней точкой конька угол, примерно равный 10 градусам.
Для расчета сечения дымохода понадобятся такие данные: С – высота трубы и В – мощность котла в киловаттах. Используется формула:
F = (A*B)/4,19*C;
Обозначения в расчетах:
F – диаметр;
А – табличное значение 0,02-0,03.
Полученный результат следует сверить с табличными нормами и откорректировать в большую сторону. Все необходимые элементы и детали для установки дымоотводящих конструкций можно найти в каталоге "Дымоходы".
Как правильно установить дымоход на газовый котел?
Как установить его внутри
Перед монтажом необходимо наметить в перекрытии и крыше отверстия для дымохода. Сверить разметку с размерами трубы и сделать проемы. Далее:
- Присоединить переходную муфту к патрубку котла.
- Установить тройник и ревизионный блок.
- Нарастить дымоход. В местах, где труба проходит через перекрытие, устанавливается защитный патрубок.
- Затем следует обустроить потолочно-проходное отверстие.
- Дымоход крепится кронштейнами к стене или чердачным балкам.
- На крыше устанавливается кровельный кожух.
Монтаж снаружи
- К патрубку котла присоединить проходной элемент, который будет проходить через стену.
- Нанести разметку на стене и сделать проем по размеру выводящей трубы.
- Вывести трубу наружу.
- Отверстие с проходящей трубой тщательно изолировать.
- Установить тройник с ревизией и поставить заглушку.
- Нарастить трубопровод до проектируемой высоты. Для крепления дымохода к внешней стене используются кронштейны. Шаг между креплениями – не менее 2 м.
- Все стыки конструкции усилить с помощью хомутов.
Элементы и крепления из качественных материалов, все необходимое для установки можно найти в каталоге "Дымоходы".
Как удлинить коаксиальный дымоход для газового котла?
К удлинению коаксиального дымохода прибегают при его недостаточной длине вследствие неправильных расчетов или некорректно проведенного монтажа.
Иногда уменьшение расчетной длины трубы делается в целях снижения затрат, но такой подход может привести к аварийной ситуации. Это влечет нарушение технических норм эксплуатации и может вызвать некорректную работу установки.
Перед удлинением дымохода следует рассчитать максимальную высоту, учесть особенности конструкции и мощность, а также рекомендации производителя котла. Чрезмерное увеличение высоты также ухудшает работу отопительной системы – может значительно снизиться тяга.
Для удлинения потребуется коаксиальная труба, соединительные и крепежные элементы, поворотные муфты. В качестве уплотнителя используются термостойкие резиновые прокладки, выдерживающие температуру до 250 градусов.
Основные ограничения:
- дымоход можно монтировать, используя не более 2 колен;
- выходной патрубок размещается не ближе 0,6 м от окна;
- нельзя использовать при удлинении герметики и клеящие ленты;
- от уровня грунта до дымохода расстояние должно быть не менее 1,5 м.
Трубу наращивают добавлением дополнительных секций, при этом нельзя превышать максимального значения ее длины, указанного в паспорте газового оборудования.
Все соединители, крепления и элементы для удлинения коаксиального дымохода можно найти в каталоге "Дымоходы".
